Cómo cablear un calentador de agua a la caja de interruptores en 8 pasos

¿Está notando que su calentador de agua empieza a acumular óxido en zonas cruciales de su depósito? ¿Los signos visibles de desgaste afectan al rendimiento de su calentador? Si la respuesta es afirmativa, entonces necesita sustituir el aparato inmediatamente.

Aprender a cablear un calentador de agua a la caja del disyuntor requiere habilidades sencillas. Principalmente, tendrá que ejecutar un cableado limpio al conectar los cables calientes y el cable de tierra a sus lugares correspondientes en el calentador y el disyuntor designado.

Sin embargo, si no se siente cómodo trabajando cerca de tuberías o electricidad, deje la responsabilidad a un fontanero o electricista profesional.

Lo que necesitas

how-to-wire-hot-water-heater

Suponiendo que ya haya comprado el reemplazo de su calentador de agua eléctrico, adquirir el resto de los materiales no será un problema. Cumpla con la siguiente lista antes de cablear el calentador de agua eléctrico y asegúrese de tener los tamaños correctos.

1. interruptor de circuito

Cuando los calentadores de agua se deterioran o el requerimiento de amperaje de un nuevo calentador de agua cambia, es esencial que reemplace su disyuntor. Un calentador de agua convencional de 30-40 galones coincide con una alimentación de 30 o 40 amperios.

30 amperios es la elección habitual de la mayoría de los propietarios de viviendas para los depósitos de sus calderas porque puede soportar la ampacidad de un calentador de agua, incluida su carga máxima continua. No obstante, vuelva a comprobar las especificaciones de su calentador sustituto para evitar un desajuste con su disyuntor.

2. cables eléctricos

Al igual que el disyuntor, todo el cableado de su calentador de agua debe coincidir con todos sus componentes y dispositivo de seguridad. Dado que el tamaño del disyuntor genérico para los calentadores de agua es de 30 amperios, el mejor tamaño de cableado es un calibre de cableado americano (AWG) del nº 10.

Le sugiero que utilice un cable no metálico (NMC) 10-2 para un circuito de 30 amperios y 240 voltios. Este tipo de cable consta de dos conductores con una toma de tierra - un total de tres cables.

Un consejo para ti: El cable que conecta un calentador de agua a un panel suele ser un cable Romex 10/2. Tiene un cable negro, un cable blanco y un cable de cobre. Aunque los cables blancos suelen ser neutros, el cable Romex blanco es en realidad un cable caliente. Antes de empezar el trabajo, te aconsejo que marques ese cable con cinta adhesiva para recordar que es un conductor.

3. comprobador de tensión

Como bricolaje que tiene un poco de conocimiento de cómo cablear el calentador de agua, debe ser responsable de su seguridad.

Un comprobador o medidor de tensión es una excelente ayuda para protegerse de accidentes como tocar un cable con corriente sin saberlo. Te avisará con un sencillo método de bombilla intermitente: luz verde para "sin corriente" y luz roja para "cable vivo".

Con este dispositivo y el aislamiento del cuerpo, como los guantes y las botas de goma, estarás listo para empezar.

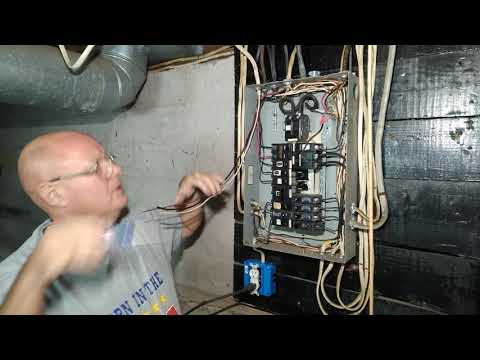

Pasos para el cableado de su calentador de agua a la caja de interruptores

wiring-hot-water-heater-to-breaker-box

Ahora que ha reunido con éxito todas sus herramientas, proceda a cablear el calentador de agua a la caja de interruptores. Una vez más, si no está seguro de lo que está trabajando, es mejor pagar unos cuantos dólares en un profesional en lugar de arriesgar su vida o la de su familia.

Paso 1: Apagar las fuentes primarias

Como todo mantenimiento eléctrico debe ser, apagar la fuente principal de electricidad es el paso principal. Este procedimiento es necesario para tener las manos libres en los cables sin el riesgo de que se produzcan peligros eléctricos. Por otro lado, para conservar el agua, cierra la manivela de la tubería principal que abastece tu casa.

Paso 2: Drenar el exceso de agua y despresurizar

Una vez que haya eliminado el agua corriente, es el momento de eliminar la presión de las tuberías. Abra uno o dos grifos y deje que se drene todo el agua restante dentro de las tuberías. Al hacer esto, no olvides vaciar las tuberías de ambas temperaturas, caliente y fría. Déjelas correr durante unos minutos.

Paso 3: Instalar el disyuntor

Antes de instalar el interruptor dedicado a su calentador de agua eléctrico, coja su comprobador de tensión y asegúrese de que todo está desconectado. No debe haber corriente desde cada barra colectora hasta los tornillos de cableado, y su comprobador de tensión debe indicar una luz verde. Cuando esté libre, conecte con cuidado el disyuntor a la barra colectora hasta que oiga un clic.

Paso 4: Colocar los cables

Planifique cómo quiere llevar los cables desde la caja de interruptores hasta el tubo metálico eléctrico (EMT) o el flexo eléctrico que se conecta al depósito de agua. Fije cuidadosamente sus cables en la pared o en el techo (si es necesario) con un sujetador de conductos.

Puede consultar un diagrama de cableado del calentador de agua eléctrico para entender mejor la conexión entre su disyuntor y el calentador. Sin embargo, si el cableado anterior sigue estando bien, puede saltarse este procedimiento.

Paso 5: Conectar el disyuntor

Conecte su cable 10 AWG al disyuntor. Pele una pequeña parte de los cables. Recuerde dejar una longitud adecuada de cable y no cortarlo todo. Comience a conectar los cables calientes en ambos polos del interruptor. Luego, atornille el cable de tierra en su respectivo lugar.

Paso 6: Conectar el calentador de agua

Ponga los cables del Tubo Eléctrico Metálico en el agujero de la caja de conexiones de su calentador de agua. Una vez que fije sus cables a través de la cubierta del empalme, pele el aislamiento por unos 0,75 mm. Pase sus cables por el conector ROMEX y sujete la funda del cable NM.

Conecta el cable de tierra al tornillo de tierra dentro de la caja de conexiones. Enrolla el cable negro de tu circuito alrededor de un cable del calentador de agua (puedes elegir cualquier cable que quieras). Utiliza una tuerca para cables para sellarlos. Encuentra el cable blanco de tu panel y márcalo con cinta adhesiva (para indicar que es un cable caliente). Después, conecta este cable blanco a otro cable del calentador de agua.

Paso 7: Abrir la tubería principal y llenar el depósito

Asegúrese de que todo está sellado, desde los tubos de PVC hasta las líneas de cableado, dentro o fuera de la caja de conexiones. Abra la fuente de agua y llene primero el depósito antes de encender la resistencia eléctrica. A continuación, despresurice las tuberías dejando correr todos los grifos durante tres minutos.

Paso 8: Encienda la caja del disyuntor principal

Conecte el panel eléctrico principal y el disyuntor dedicado al calentador de agua. Por medidas de seguridad, utilice el comprobador de tensión para localizar cualquier fuga eléctrica fuera de su depósito. La comprobación incluye las partes metálicas como las tapas de unión y los tornillos.

Para recordarlo, compruebe siempre la resistencia del agua del depósito, la parte superior y el fondo. En el peor de los casos, cuando se congelan las tuberías, la resistencia funcionará incluso con una fuente de agua agotada. Este descuido provoca daños por sobrecalentamiento. Si necesita un reemplazo, asegúrese de que todo esté igual que la configuración anterior.

Conclusión:

¿Te has divertido leyendo este tutorial? Saber cómo cablear un calentador de agua a la caja de disyuntores no es tan complicado como crees. Haz coincidir los tamaños de los disyuntores y del cableado con la información eléctrica de tu tanque, y estarás bien. Repito, si no te sientes cómodo cableando la electricidad o haciendo trabajos de fontanería, llama a tu contratista de confianza lo antes posible.
